一、綜述：

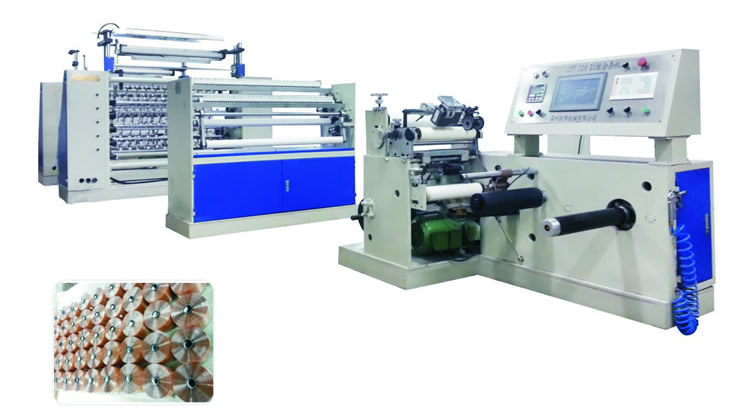

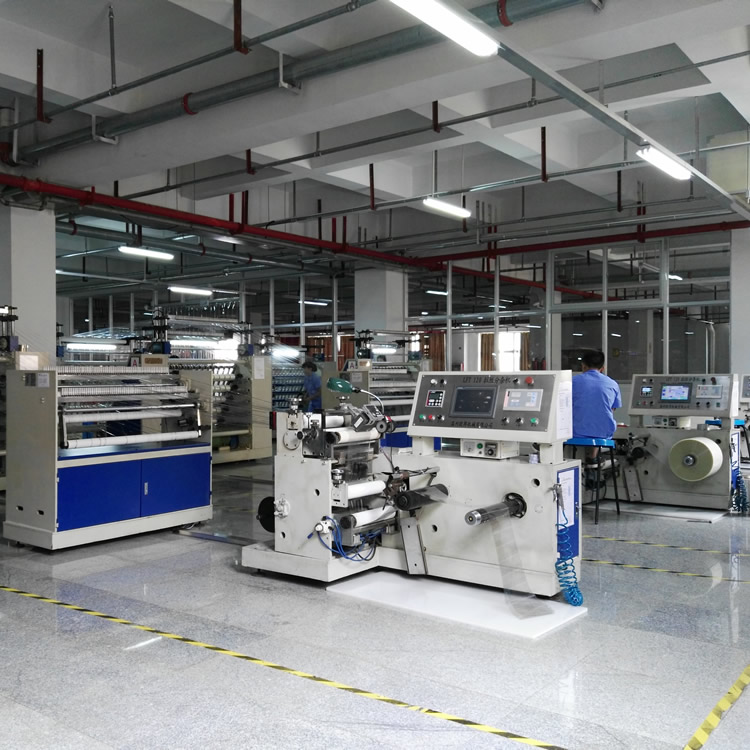

LFT120頭拉線分條機，主要用來生產1萬米煙包、食品、酒包、藥品、化妝品、磁帶等產品的包裝合或包裝袋的拆封拉線，具有自動化程度高，生產效率高，產品精度高等優點。參照國內外優先技術研制，屬于國內領先拉線分條的專用設備。
二、主要技術參數：
1. 拉線規格：
分切寬度2.0mm 、2.5mm、3.0mm（配刀墊和刀軸1根）。
2. 材料：
BOPP、PET、OPE、PVC不干膠簿膜卷筒材料，基材厚度0.025mm-0.050mm。
3. 放卷：
直徑（放卷）φ600mm，導輥幅寬400mm，硅橡膠導輥和防粘輥；
要確保拉線分切后，收卷行進過程中，不能有膠面粘拉現象；
Φ74mm鋁合金漲板式氣脹軸1根。
4. 糾偏：
采用自動對邊，高靈敏度的光電跟蹤糾偏系統1套（無錫精控伺服電機）；
電機控制進口滾珠絲桿，往復運動。
采用自動對線邊，高靈敏度的光電跟蹤糾偏系統1套（德國BST）伺服電機；
電機控制進口滾珠絲桿，往復運動。精度≤±0.10mm
5. 張力控制：
放卷采用磁粉制動器（日本三菱2.5公斤1臺）張力錐度系統，在人機界面上控制。
6. 邊料收集：
上海美事科變頻電機0.75KW,1臺，日本安川矢量變頻控制器器１臺，排線卷繞。
7. 分切：
高精度直刀分切（剃須刀片），刀片的緊固方式頂絲結構，操作方便。切刀部分的上方，要有機床燈照明，燈管用白色節能燈。
8. 中間儲料：
采用2組超低摩擦氣缸（日本藤倉），2組電控比例閥（SMC日本產品），2組精密直線電位器與氣缸結合聯動，精度高。參數通過人界面設置,控制氣壓的大小變化，精度高張力模式。
9. 收卷：
120個收卷頭，氣頂錐套安裝方式，定位高無噪音，操作方便；收卷軸的直徑是Φ25mm，表面鍍硬鉻處理；加隔套，外徑Φ29.9mm，電鍍處理；交流變頻電機驅動，參數通過觸摸屏設置，PLC集中控制，自動排線，外觀平整；收卷排線采用伺服電機控制進口滾珠絲桿，往復運動，排線螺距通過觸摸屏設置參數；疊線角度，通過觸摸屏設置參數。收卷方式采用平面無側壁卷取方式,用導輪控制拉線規格。
10. 收卷芯管：
內徑Φ30mm,平面無側壁塑料管，使用氣頂裝夾方式，裝卸方便。
11. 收卷長度：
產品長度是使用精密編碼器（韓國奧托尼科斯）與牽引輥直接接觸，計數準確無誤；長度可再在人機界面設定，自動計數，可以復位清零。
12. 生產速度：
生產最高速度200m/min（視產品工藝而定），速度通過人機界面設定；機械最高速度240m/min。
13. 電機：
牽引和收卷采用上海美事科變頻電機1.5KW、4KW各1臺，日本安川矢量
變頻控制器1.5KW、3.7KW各１臺；排線使用蘇州匯川伺服電機1.3KW、1
臺，蘇州匯川伺服驅動器1.3KW、1臺。
14. 電氣控制：
采用蘇州匯川伺服系統控制，北京昆侖通態人機界面 ，PLC（蘇州匯川）可編程控制器1套, 各傳動部份有急停開關，整機集中控制電控箱。
15. 機體：
整機分三部位，放卷部位、中間張力部位、收卷部位，獨立排列。
16. 外型尺寸約：
長×寬×高＝9.5米×2.5米×1.9米
17. 外觀顏色：
乳白色，按涂裝工業標準要求噴涂；各控制箱和罩殼要求噴塑。
18. 電源：
三相、380V、50HZ
19. 總功率約：
15KW。
20. 收放卷處加裝工作燈。
21. 墻板厚度：
墻板采用40mm鋼板時效處理，選用數控加工中心加工，保證尺寸的精密度。
三、技術要求：

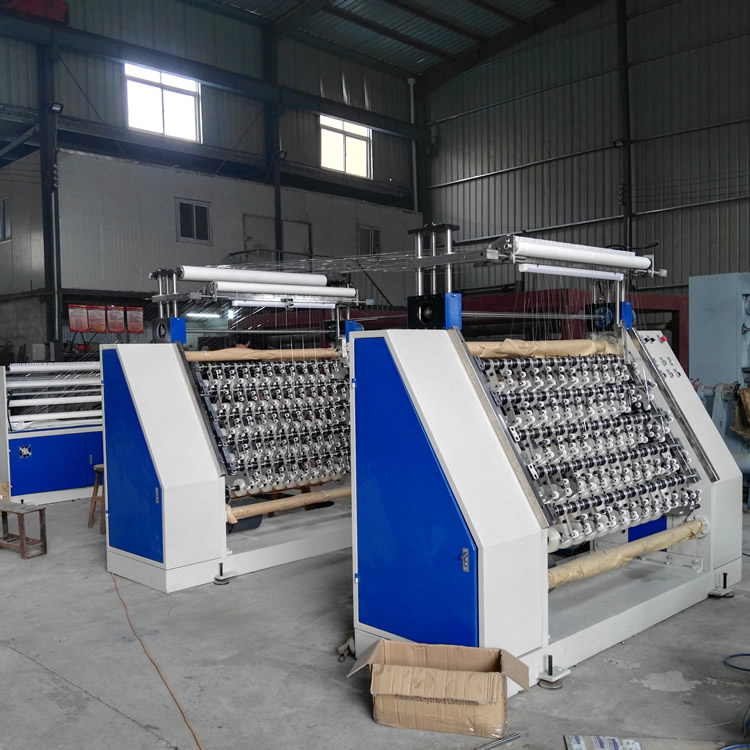

1、收卷要求120頭,60頭1組，共2組（可單開1組，也可同時開2組），前后形式；人在放卷處往后看，第1組高度1.7米，可調節升降范圍：100mm；第2組1.8米，可調節升降范圍：100mm；方便操作。支撐梳線輪的支撐要加粗增加剛性。
2、收卷：同步帶傳動。
3、收卷5根軸，1組，共2組，10根軸；錐套定位氣頂，整軸卸料。
4、收卷排線頭要螺母加彈簧調節，總長度80mm
5、收卷卸料支撐架垂直一樣平。
6、導線輪和壓輪使用防粘材料。
7、各零部件表面處理為鍍鉻處理。
8、收卷芯管：無側壁塑料管直徑Φ30mm，寬度100mm。收卷最大直徑Φ140mm，拉線產品寬度85mm。
四、驗收標準：
1.配置和技術要求符合技術術附件規定范圍。
2.試產產品在使用合格材料時應符合技術附件規定的驗收標準。
3.試機材料由需方提供。
